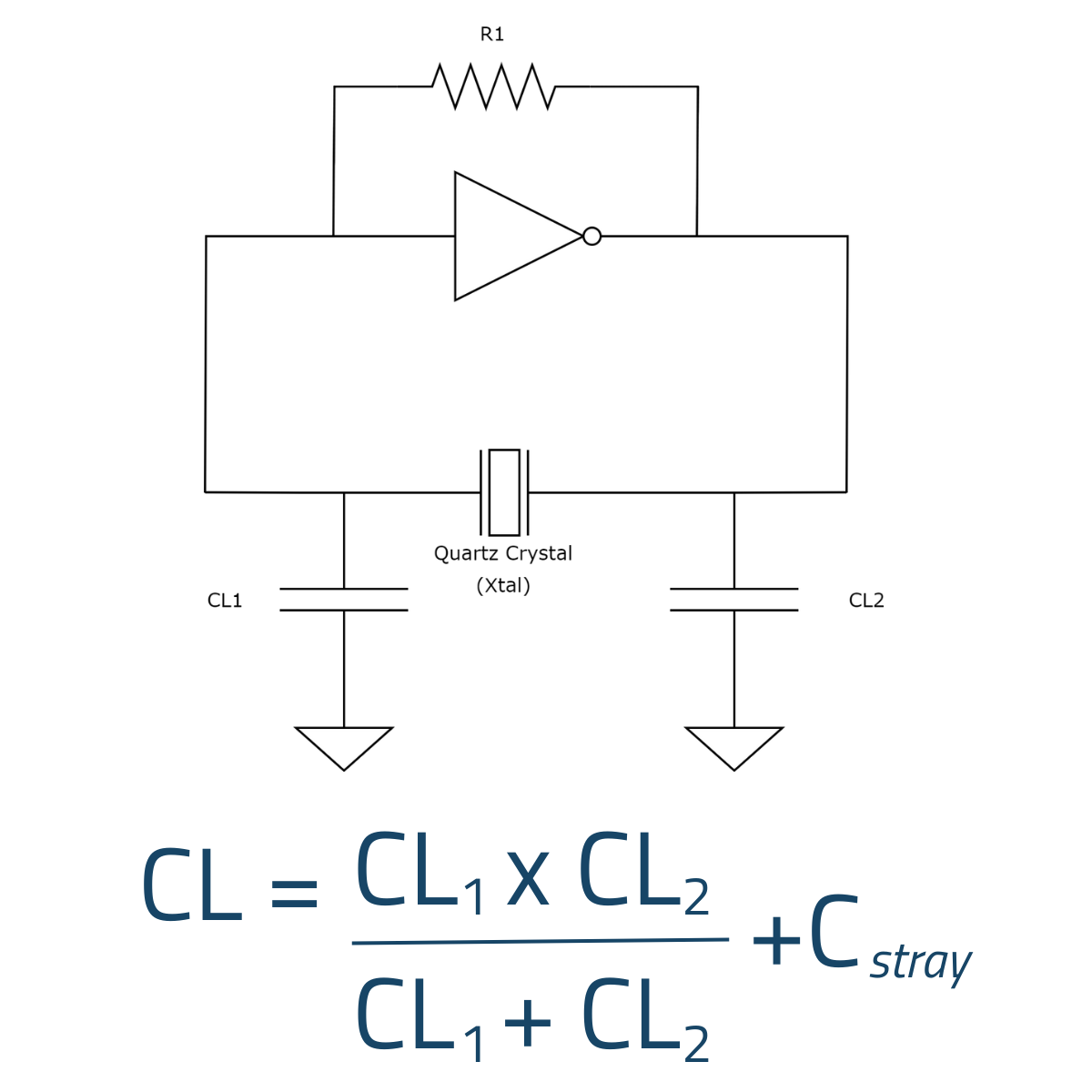

Warum muss man die Lastkapazität berechnen?

Elektronikingenieure sollten die Lastkapazität bei der Verwendung eines Quarzes berechnen, um eine optimale Funktion und Genauigkeit der Oszillatorschaltung zu gewährleisten.

Ziel sollte es sein, dass die tatsächliche Lastkapazität der Oszillatorschaltung der im Datenblatt des Quarzes angegebenen Lastkapazität entspricht.

Die Lastkapazität wirkt sich vor allem auf die Frequenztoleranz, aber auch auf den Stromverbrauch und das Anschwingverhalten aus. Wird sie falsch ausgelegt, kann sie zu geringerer Effizienz, Frequenzabweichungen oder Fehlfunktionen führen.

Was Sie benötigen:

1. Lastkapazitätswert (C_L) aus dem Datenblatt des Herstellers.
2. Geschätzte Streukapazität auf der Leiterplatte. (Typ 2-5pF)
